Butteds

In de wereld van fietsframes spelen verschillende technieken en ontwerpkeuzes. Een cruciale rol bij het creëren van sterke duurzame en efficiënte frames. Een van deze technieken is het gebruik van butted buizen. Een butt in een framebuis verwijst naar het uiteinde van de buis met een interne verdikking. Dit technische artikel zal de betekenis van butted buizen uitleggen. De voordelen ervan bespreken en de verschillende soorten butting in framebuizen behandelen.

Het belang van butted buizen in fietsframes

Een butted buis is een framebuis met variërende wanddiktes langs de lengte van de buis. De dikte van de buiswand is groter aan de uiteinden van de buis, terwijl het midden van de buis een dunner profiel heeft. Dit ontwerp is bedoeld om de voordelen van zowel sterkte als gewichtsbesparing te combineren. Laten we eens kijken naar enkele van de belangrijkste redenen waarom butted buizen een cruciaal onderdeel zijn van moderne fietsframeconstructie.

Verbeterde soldering en lassen

Een van de belangrijkste voordelen van butted buizen is dat ze een verbeterde structuur bieden voor solderen of lassen. De verdikte uiteinden van de buis maken het mogelijk om een stevigere verbinding te creëren met andere framebuizen. Dit versterkt de algehele integriteit van het frame, wat essentieel is voor duurzaamheid en betrouwbaarheid, vooral onder zware omstandigheden zoals mountainbiken of wielrennen.

Gewichtsbesparing

Butted buizen helpen ook bij het verminderen van het totale gewicht van een fietsframe. De dunne wanden van het middengedeelte van de buis zorgen ervoor dat overbodig materiaal wordt verwijderd, waardoor het gewicht van de buis aanzienlijk wordt verminderd. Dit is van groot belang voor fietsers die op zoek zijn naar een lichtgewicht frame voor betere prestaties en wendbaarheid.

Soorten.

Er zijn verschillende soorten butting die worden gebruikt in framebuizen, en ze worden meestal aangeduid als Straight Gauge, single, double en triple butted.

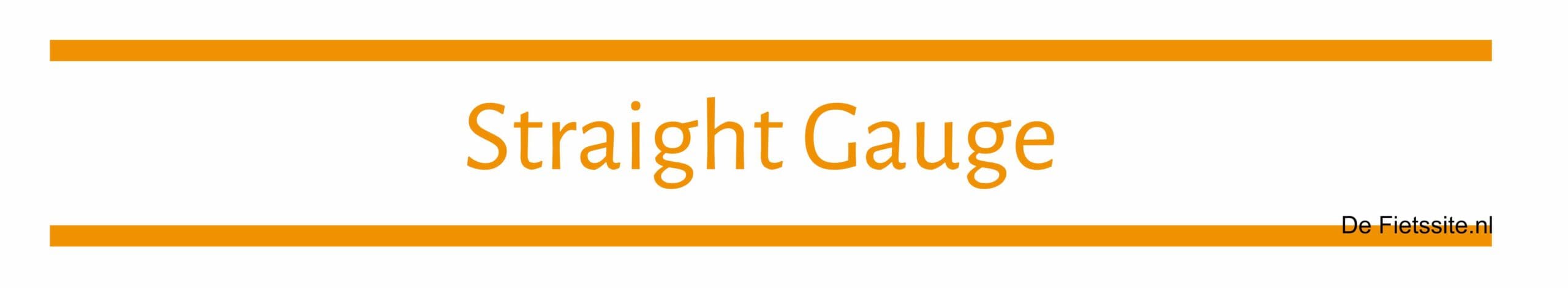

Straight Gauge.
Straight gauge verwijst naar een framebuismateriaal met een constante wanddikte over de gehele lengte. Deze buizen zijn eenvoudig en robuust, maar ze missen de gewichtsbesparende voordelen van butted buizen. Ze worden vaak gebruikt in goedkopere fietsframes of waar duurzaamheid en sterkte prioriteit hebben boven gewichtsbesparing.

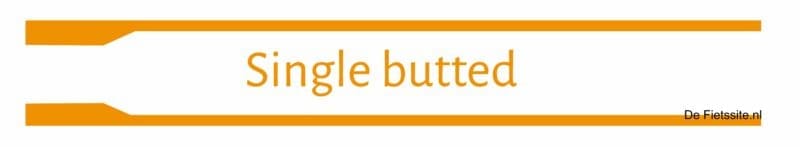

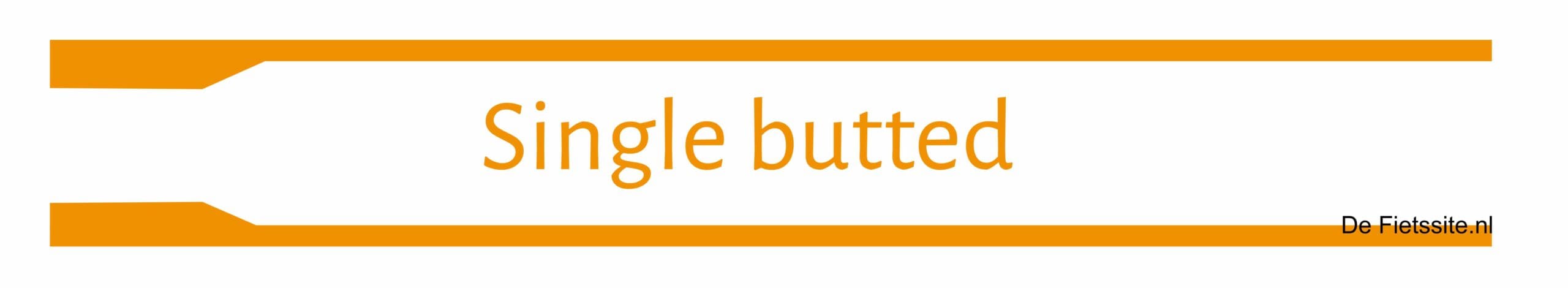

Single Butted,
Bij single butted buizen heeft slechts één uiteinde van de buis een verdikking. Dit wordt vaak gebruikt om de sterkte van specifieke framebuizen te verbeteren zonder veel extra gewicht toe te voegen.

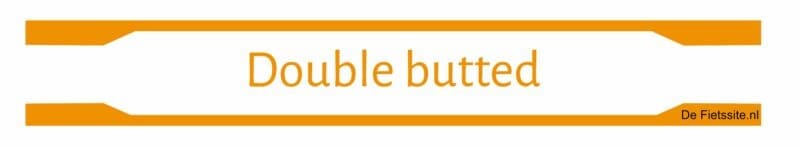

Double Butted
Double butted buizen hebben verdikkingen aan beide uiteinden van de buis. Fietsfabrikanten gebruiken deze constructie vaak in veelgebruikte buizen zoals de onderbuis en bovenbuis, omdat deze een uitstekende balans biedt tussen sterkte en gewicht.

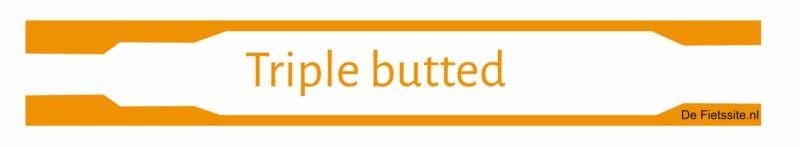

Triple Butted
Triple butted buizen hebben drie verdikte delen langs hun lengte. Dit ontwerp maximaliseert de sterkte van de buis, terwijl het de buis nog lichter maakt dan double butted buizen. Triple butted buizen worden vaak gebruikt in hoogwaardige fietsframes.

Toepassingen.

Fietsfabrikanten gebruiken butted buizen wijdverspreid en passen ze vaak toe in verschillende soorten fietsframes. Enkele toepassingen zijn onder andere:

Racefietsen.
Lichtgewicht en stijve frames zijn cruciaal voor racefietsen, en double of triple butted buizen helpen bij het bereiken van deze eigenschappen.

Mountainbikes.
Mountainbikers hebben behoefte aan duurzame frames die schokken en stoten kunnen weerstaan, en butted buizen dragen bij aan de algehele sterkte van het frame.

Toerfietsen.
Voor toerfietsers die lange afstanden afleggen, is gewichtsbesparing van groot belang, en single of double butted buizen kunnen helpen bij het verminderen van de belasting.

eind woord

Buizen zijn een essentieel element in moderne fietsframeconstructie. Ze bieden een perfecte balans tussen sterkte en gewicht, en hun vermogen om solide las- of soldeerverbindingen mogelijk te maken, draagt bij aan de duurzaamheid en betrouwbaarheid van fietsframes. Of je nu een fanatieke wielrenner, mountainbiker of toerfietser bent, de voordelen van deze buizen dragen bij aan een betere fietservaring. De keuze voor het juiste type hangt af van het beoogde gebruik van de fiets en de prestatie-eisen, maar het is zeker een overweging waard bij het kiezen van een nieuw frame.
