Thompson-trapas montage

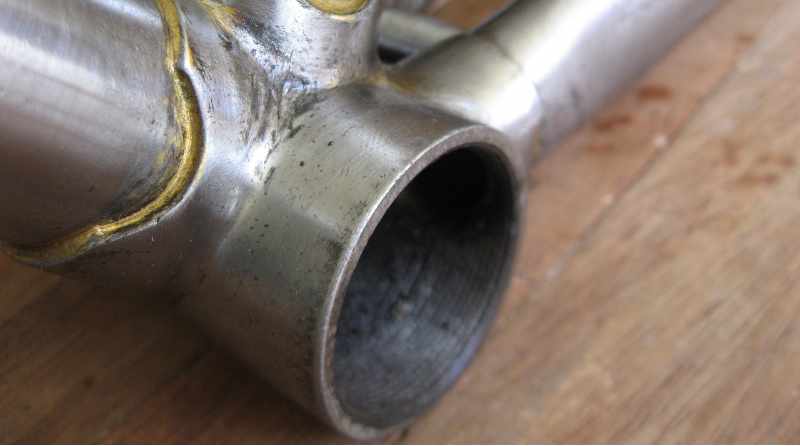

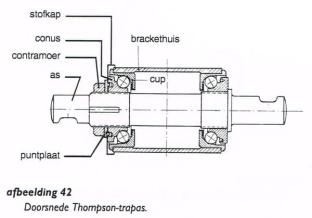

De Thompson-trapas (afbeelding 42) heeft, in tegenstelling tot de BSA-trapas, vaste cups die in de bracket-pot geperst worden en opschroefbare conussen.

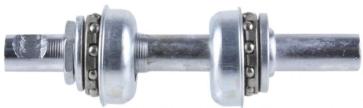

De Thompson-trapas bestaat uit de volgende onderdelen:

• De as met schroefdraad voor de bevestiging van de conussen.
• De rechter conus.
• De linker conus met puntplaat en borgmoer
• De cups
• De stofkappen

Hier is een uitgebreid stappenplan voor de montage van een Thompson-trapas:

Benodigde gereedschappen en materialen:

• Thompson-trapas
• Bracket-pot (behuizing)
• Rechter conus
• Linker stelconus
• Kogellagers van ¼”
• Kogellager-vet
• Stofkap
• Puntplaat
• Borgmoer
• Gereedschap voor montage en afstelling
• Vet voor smering

Stappen:

1. Voorbereiding:

   • Zorg ervoor dat je over alle benodigde onderdelen en gereedschappen beschikt.
   • Plaats de bracket-pot in het frame van de fiets, zodat deze op de juiste positie staat om de trapas te monteren.

2. Plaats de cups in de bracket-pot:

   • Druk de cups (lagerhulzen) stevig in de bracket-pot. Deze cups vormen de lagerbehuizing.

3. Monteer de rechter conus:

   • Schroef de rechter conus vast tegen de binnenste cup in de bracket-pot. Deze rechter conus heeft rechtsdraad (11/16” x 24 TPI).
   • Als de rechter conus al op de as is bevestigd, zorg er dan voor dat deze stevig is vastgezet.

4. Smeer de cups en kogellagers:

   • Vul de cups met kogellager-vet.
   • Plaats kogellagers van ¼” in de cups, ervoor zorgend dat ze gelijkmatig verdeeld zijn en goed gesmeerd.

5. Steek de Thompson-trapas door de bracket-pot:

   • Plaats de Thompson-trapas door de bracket-pot, zorg ervoor dat deze soepel in de cups en kogellagers past.

6. Monteer de linker stelconus:

   • Schroef de linker stelconus op de Thompson-trapas. De linker stelconus heeft linkse schroefdraad (5/8”).
   • Stel de stelconus zo af dat er nog een kleine speling is, maar niet te veel.

7. Bevestig de stofkap:

   • Monteer de stofkap op de as, zodat deze de linker stelconus en kogellagers bedekt.

8. Monteer de puntplaat:

   • Plaats de puntplaat op de as. Deze puntplaat heeft nokken die in de as en de linker stelconus vallen, waardoor de stelconus niet meer kan draaien.

9. Draai de borgmoer vast:

   • Draai de borgmoer op de as en zorg ervoor dat er geen speling meer is tussen de lagercomponenten.

10. Controleer de soepelheid en speling:

    • Draai de trapas met de gemonteerde componenten en controleer of deze soepel draait.
    • Controleer of er geen speling is tussen de lagercomponenten en de bracket-pot.

11. Afstelling en smering:

    • Indien nodig, stel de lagers af om de juiste speling en soepelheid te bereiken.
    • Breng extra smeervet aan indien nodig.

12. • Nadat de trapas soepel draait zonder speling, is de montage voltooid.
    • Monteer de rest van de fietsonderdelen, zoals de crankstel, pedalen en ketting.

Zorg ervoor dat je tijdens de montage nauwkeurig en zorgvuldig te werk gaat om ervoor te zorgen dat de trapas correct functioneert en dat er geen problemen zijn met speling of wrijving.
