Add-e montage handleiding.

Add-eDeze Add-e montage handleiding is met toestemming van de fabrikant vertaald naar het Nederlands, aangezien niet iedereen de Duitse- of Engelse taal begrijpt of dat de handleiding dan te onoverzichtelijk wordt.
Lees aandachtig de handleiding goed door voordat u de Add-e gaat monteren.
Zorg voor een goede, schone en veilige werkplek.
En neem de tijd voor de montage, ga niet overhaast te werk zodat fouten kunnen worden voorkomen.

De handleiding is te downloaden als pdf van deze site.pdf

  • Stappenplan

Stappenplan : Add-e montage handleiding.

  • Onderdelenlijst.
  • Gereedschap
  • Demontage van de cranks/trapas lager.
  • Vastmaken van de montageplaat.
  • De PAS sensor monteren.
  • Montage van magneten/magneet schijf.
  • Aanpassen van de aandrijfeenheid.
  • Sensor controle en wielomtrek berekenen.
  • Gefeliciteerd!

Onderdelenlijst.

add-e accu

1x Powerpack met Fles houder.
1x Slijtage beschermer aan de Fles houder

add-e motor

1x Aandrijfeenheid

add-e montage hulp

1x Montage hulp.

add-e overige montage

4x Tytraps.
1x Sensor met kabel.
1x Magneetschijf.
1x Spaakmagneet.
4x Tandwiel boutjes.
4x Magneten voor de tanwiel boutjes.

add-e accu lader

1x Accu lader.
1x Lader kabel.

add-e montage materiaal

2x M5 boutjes.
6x M4 Torx boutjes.
1x M8 bout (kort)
1x M8 bout (lang) (met ring en moer.)

add-e frames

2x Carbon arm type 1.
2x Carbon arm type 2.
1x Montage plaat.
1x Standaard bracket.
1x 73 mm Spacer.

Gereedschap

add-e gereedschap 1

1. Kabelkniptang.
2. Cranktrekker en bracketsleutel. (verschilt per trapas)
3. Trapas dop. (moer)

add-e gereedschap 2

4. Kleine phillips schroevendraaier No.4
5. 4mm & 6mm inbus sleutels.

add/e gereedschap 3

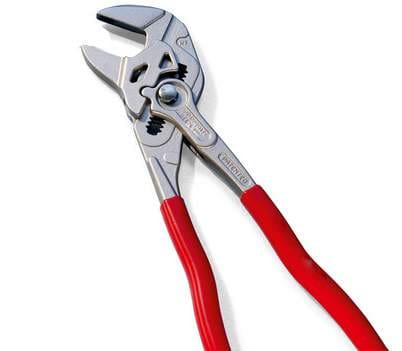

6. Waterpomptang.

add/e gereedschap 4

7. 16mm steeksleutel.

add/e gereedschap 5

8. TX20 torx sleutel/schroevendraaier.

Demontage van de cranks/trapas lager.

add-e demontage 1

1. Verwijder de bouten van beide cranks.

add-e demontage 2

2. Verwijder beide cranks van de trapas met behulp van een cranktrekker en een 16 mm steeksleutel.

add-e demontage 3

3. Verwijder het trapaslager met hulp van de trapassleutel en trapas dop/moer.

add-e demontage 4

Vastmaken van de montageplaat.

add-e montageplaat 1

1. Kies de juiste montageplaat voor uw fiets :

Type 1 - montage aan standaardplaat. (direct montage.)
Type 2a - montage aan trapas. (montage bij carbon fiets.)
Type 2b - montage aan trapas. (montage bij fiets zonder standaard.)

add-montageplaat 2-1

2. Montage type 1 (montage aan standaardplaat.

add-montageplaat 2-2
add-montageplaat 2-3
add-montageplaat 2-4
add-montageplaat 2-5
add-e montageplaat 3

3. Montage Type 2a en 2b. (montage aan trapas.)

Bevestig beide carbon armen aan de montageplaat met de 6 M4 torx schroeven en de TX20 torx schroevendraaier.

aad-e montageplaat 4

4. Plaats de montage hulp aan de onderkant van de montageplaat.

add-e montageplaat 5

5. Positioneer de montageplaat zoals getoond, waarbij de montagehulp aan de linker kant zit van het trapaslager.
Bevestig de linker carbon arm met de lager cup.

De PAS sensor monteren.

add-e pas sensor 1-a

1. Afhankelijk van uw fiets kunt u kiezen uit twee montage types :

Type A - met montage ring. (bij drie tandwielen.)

add-e pas sensor 1-b

Type B - zonder montage ring. (bij enkele of dubbele tandwielen.)

add-e pas sensor 2

2. Montage Type A. (bij drie tandwielen.)

Monteer de PAS sensor incl. Montagering (aan de tandwielkant) aan de carbonarm.
Stel de Pas sensor af door met de hand de rechter sluitring vast te draaien.

add-e pas sensor 3-1

3. Montage Type B. (bij enkele of dubbele tandwielen.)

Schroef de rechter sluitring van het bracket handvast. Verwijder de PAS sensor van de montage ring.
Bevestig de PAS sensor direct aan de Carbon arm (aan de tandwiel kant).

add-e pas sensor 3-2
add-e pas sensor 3-3
add-e pas sensor 4

4. Draai nu de trapascups aan.

add-e pas sensor 5

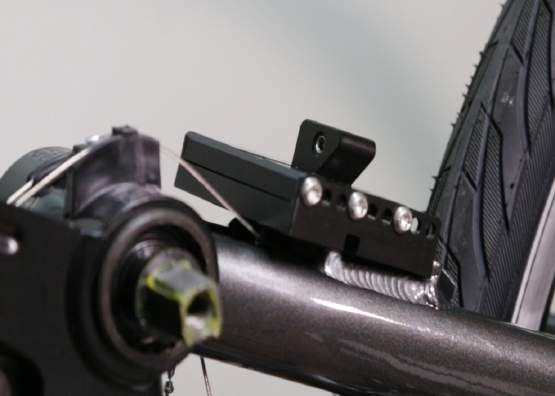

5. Monteer de snelheidssensor op een geschikte plaats aan het frame met de meegeleverde tyraps.
Bevestig de meegeleverde magneet aan een spaak tegenover de snelheidssensor.

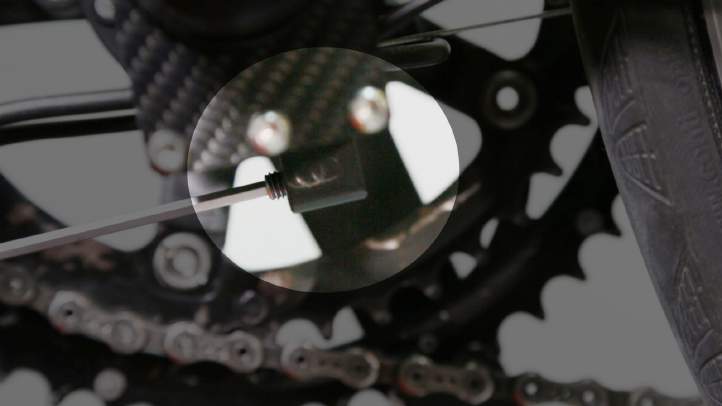

De afstand tussen de sensor en de magneet mag maximaal 5 mm zijn.

add-e pas sensor 6

6. Bevestig de fleshouder aan het frame met de slijtage beschermer tussen het frame en de houder en 2x M% inbus boutjes.

add-e pas sensor 7

7. Breng de kabel langs het frame naar de aandrijfunit met de meegeleverde tyraps.

add-e pas sensor 8-1

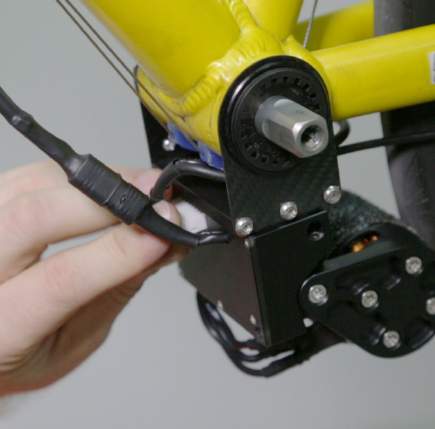

8. Monteer de aandrijfeenheid aan de montageplaat en bevestig de stekkers. Knip uitstekende tyraps af.

add-e pas sensor 8-2
add-e pas sensor 8-3

Montage van magneten/magneet schijf.

add-e magneten 1-1

1. Afhankelijk van uw fiets kunt u kiezen uit twee montage types :

Type A - Bij drie tandwielen met een boutjes afstand van 64 mm, gebruikt u de meegeleverde tandwielboutjes.
En plaatst u de magneetjes in de boutjes. Denkt u aan de juiste richting van de polen van de magneetjes.

add-e magneten 1-2

OPGELET ! :
U kunt de bestaande boutjes gebruiken, als deze niet van aluminium zijn, gebruik anders de boutjes die in het pakket zitten.

Let er op dat alle vier magneten met dezelfde poolrichting gemonteerd zijn.

add-e magneten 1-3

Type B - Voor overige type gebruikt u de meegeleverde magneet schijf.

add-e magneten 1-4
add-e magneten 1-5

OPGELET ! :
Voor beide types geld dat de afstand tussen sensor en magneetjes tussen de 1mm en 5 mm moet zijn.

add-e magneten 2

2. Nadat u de magneten geplaatst hebt, brengt u de cranks weer aan een draait u alles goed vast.

Aanpassen van de aandrijfeenheid.

add-e aandrijving 1-1

1. Instellen van de bovenste aanslag.

Druk de swingarm in de hoogste positie.
Trek een denkbeeldige lijn naar de wielas.

add-e aandrijving 1-2

Indien nodig stelt u de bovenste aanslag af met een inbus.

add-e aandrijving 2-1

2. Stel de contactdruk op de band af.

Blokkeer de aandrijfrol met de hand in de hoogste aanslag positie.
Controleer dat het achterwiel niet meer kan draaien.

Opgelet : Zorg ervoor dat de band goed opgepompt is.

add-e aandrijving 2-2

Indien nodig stelt u de positie af met de stelschroeven op de montageplaat.

add-e aandrijving 3-1

3. Afstellen van de vrijloop (freewheel)

Zorg ervoor dat de fiets op een vlakke ondergrond staat.
Controleer de afstand tussen het aandrijfwiel en de band.
Dit moet ongeveer 3 mm zijn.

add-e aandrijving 3-2

Indien nodig stelt u de vrijloop afstand af met de zijdelingse afstel schroef.

add-e aandrijving 4-1

4. Instellen van de onderste aanslag.

Zorg ervoor dat de onderste stelschroef bijna de swingarm raakt. Stel deze indien nodig af.

add-e aandrijving 4-2

Als laatste controleert u alle stekker aansluitingen.

Sensor controle en wielomtrek berekenen.

add-e accu en wielomtrek 1

1. Plaats de opgeladen batterij in de houder.

Opgelet : Na de systeem check moet u een piep horen.
(1x laag en 1x hoog.)

add-e accu en wielomtrek 2

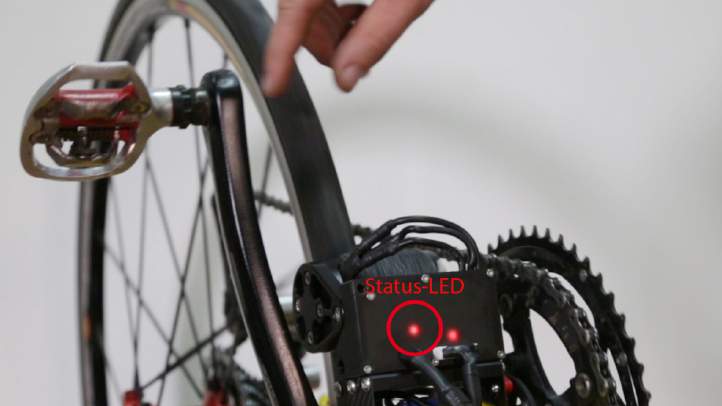

2. Draai aan de crank en controleer of de status LED rood knippert.

Opgelet : Zet de fiets op zadel en stuur, dit maakt het makkelijker alles te controleren.

add-e accu en wielomtrek 3

3. Draai het achterwiel en controleer of de staus LED rood knippert.

add-e accu en wielomtrek 4

4. Verwijder de batterij weer en plaats deze weer terug.
Draai de power regelaar herhaaldelijk volledig naar links en rechts, totdat de status LED continu brand.
Wacht voor een piep signaal.
(De LED gaat daarna uit.)

add-e accu en wielomtrek 5

5. Draai nu aan de trapas totdat de aandrijfunit aanslaat. De wielomtrek bepaling stopt na een aantal seconden automatisch.

Gefeliciteerd!

add-e gefeliciteerd

U hebt succesvol uw add-e gemonteerd en ingesteld.

Voordat u de open weg opgaat, raden we u aan eerst gewend te raken met de add-e op een bekend stuk terrein.

We raden u aan ook bescherming voor u zelf te nemen, denk daarbij aan een helm en handschoenen.

OPGELET !

De Add-e is niet goedgekeurd voor de openbare weg, gebruik het alleen op privé terrein en op eigen risico!
